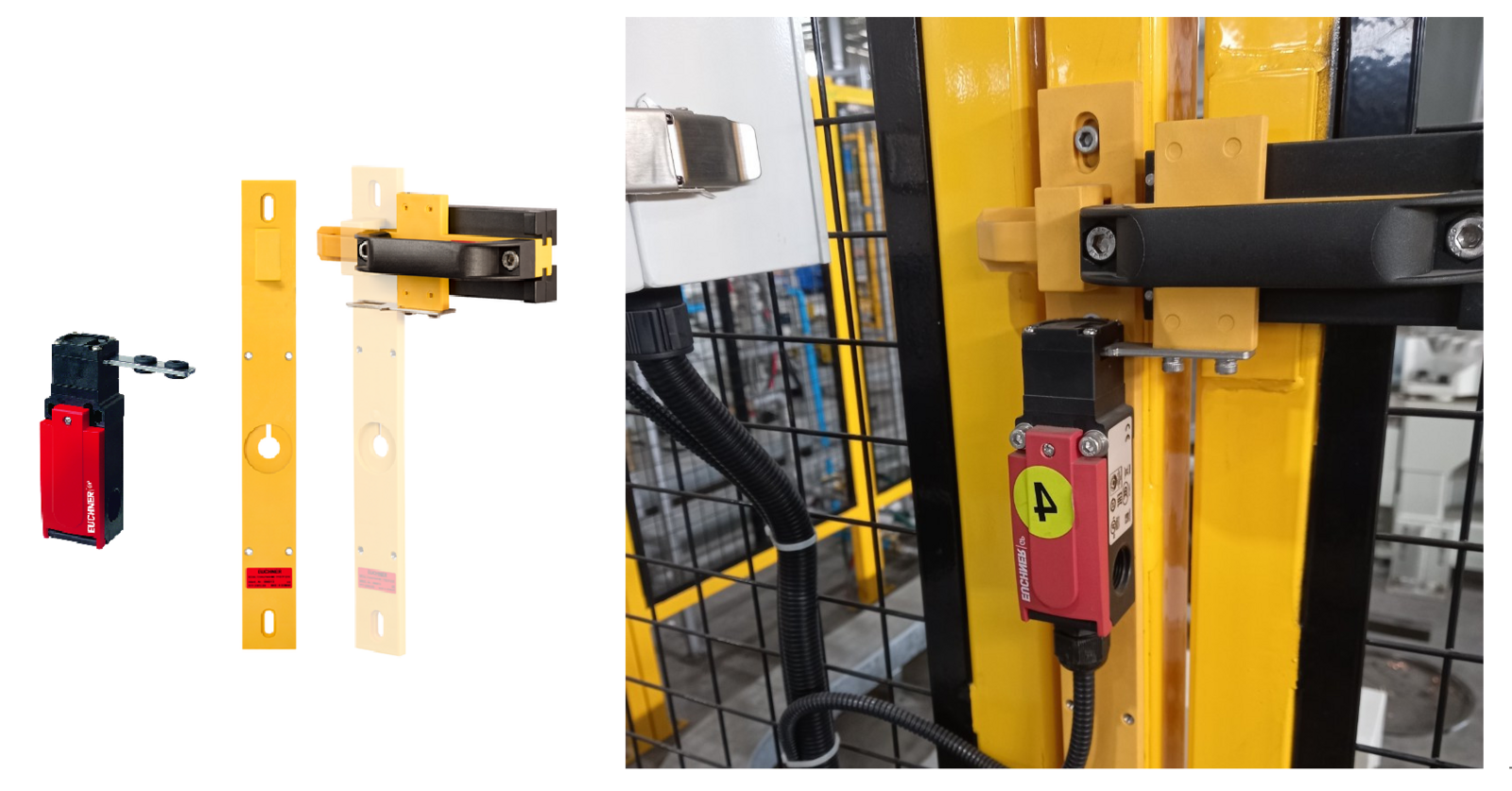

Ứng dụng cảm biến khóa an toàn của hãng Euchner



RIEGEL TP-GFK (ORDER NO. 096616)

Bolt TP-GFK for safety switches TP and GP

  • Chốt nhựa gia cố bằng sợi thủy tinh
  • Đối với cửa bản lề bên trái hoặc bên phải
  • Có thể được khóa ở vị trí mở bằng khóa móc
  • Bộ truyền động bao gồm

RIEGEL TP-GFK (Order no. 096616)



Advantages

  • Kết cấu nhẹ, nhỏ gọn
  • Dễ dàng lắp vào các cấu hình nhôm tiêu chuẩn và vỏ máy bằng kết nối vít
  • Màu vàng đặc biệt để dễ dàng nhận ra
  • Không cần tay nắm cửa bổ sung

Notes

  • Các chức năng chỉ kết hợp với giá đỡ công tắc TP-GFK
  • Đặt hàng riêng công tắc an toàn
  • Đặt hàng khung công tắc riêng

Mechanical values and environment

Approach direction A or C
Escape release none
Material
Guide strips Plastic
Handle Plastic
Switch bracket Plastic
Base plate Plastic
Number of safety switches that can be mounted 1

Miscellaneous

Detent mechanism none

SCHALTERAUFNAHME TP/STP GFK (ORDER NO. 096613)

Switch bracket CTP/TP/STP GFK

  • Switch bracket made of fiber glass reinforced plastic
  • For doors hinged on the left or right

SCHALTERAUFNAHME TP/STP GFK (Order no. 096613)

Advantages

  • Robust construction
  • Easily fitted to standard aluminum profiles and machine covers by screw connection
  • Symmetrical design for doors hinged on the right or left

GP1-2131A-M (ORDER NO. 090255)

Safety switch GP

  • Cable entry M20 x 1.5

GP1-2131A-M (Order no. 090255)





Approach direction

Horizontal and vertical

Can be adjusted in 90° steps

Switching element

2131 Slow-action switching contact 3 NC + 1 NO



Electrical connection ratings

Connection cross-section 0.34 ... 1.5 mm²
Rated impulse withstand voltage Uimp 2.5 kV
Rated insulation voltage Ui 250 V
Short circuit protection according to IEC 60269-1 4A gG
Switching current
min. at 24 V 1 mA
Switching voltage
min. at 10 mA 12 V
thermal rated current Ith 4 A
Utilization category
AC-15 4A 230V
DC-13 4A 24V

Mechanical values and environment

Actuating force 10 N
Actuation frequency max. 6700 1/h
Ambient temperature -20 ... +80 °C
Approach direction A
Approach speed max. 20 m/min
Connection
3 x M20 x 1.5
Degree of protection IP67
Extraction force 20 N
Horizontal insertion depth 28 mm
Installation orientation any
Material
Housing Reinforced thermoplastic
Contact Silver alloy, gold flashed
Mechanical life 2 x 10⁶
Number of door position NO contacts 1
Number of door position positively driven contacts 3
Retention force 2 N
Switching principle Slow-action switching contact
Vertical insertion depth 29.5 mm

Reliability values according to EN ISO 13849-1

  Monitoring of the guard position
B10d 3 x 10⁶

In combination with Betätiger BETAETIGER-P-GNT

Horizontal overtravel 7 mm
Vertical overtravel 7 mm

In combination with Betätiger BETAETIGER-P-GT

Horizontal overtravel 2 mm
Vertical overtravel 1.5 mm
